微生物洁净室微生物洁净室设计规划离不开高效过滤器、实验台、风淋室、传递窗、送风口、回风口、排风口、过滤静压箱。
高效过滤器、实验台、风淋室、传递窗、送风口、回风口、排风口、过滤静压箱。在微生物洁净实验室有不同洁净级别的要求特点。

高效过滤器

一、微生物洁净室设计技术指标:
A、技术指标说明:

实验室空气调节系统是制冷量XX千瓦的组合式空调机组。

洁净度(万级)≥0.5微米, ≤350000粒/立方米

微生物浮游菌 万级≤100/立方米

沉降 万级≤3个/皿

送风口及回风口检修口安装

照明:实验台300LX,其它生产区域为150LX。

室内相邻房间相对静压差≥5帕,相对室外静压压≥10帕。

室内温度18-26度,室内相对湿度为45-60%。

室内噪音≤60分贝(A)

电源:AC 220V/380V,50HZ

B、排风口:装有高效过滤器,送风口装有过滤静压箱,以实现进气洁净,另外更换高效过滤器比较方便。

C、一般室内送排风:采用上送下排方式,室内排风口应设置在室内被污染风险最高的区域,单侧布置,不得有障碍。

D、回风口:以余压阀自动调解室内压力,保持正压洁净状态。

风淋室

二、微生物洁净实验室设计说明:
实验室设计基本思路分为经济、实用。净化要求级别为万级,实验室设计有一更、二更、风淋和缓冲等实验前的准备工作。采用人流、物流分开原则,以减少实验污染,保证安全。

A、布置紧凑、合理,满足了实验室操作和空气洁净度等级要求,同时力求科学性与经济性的原则。考虑实验室要求和发展及运行费用更优。

B、洁净室入口处设置风淋室,能有效清除人体所带灰尘, 减少洁净室的灰尘量,同时风淋室也起到了气闸的作用,防止不洁净空气进入洁净区。

C、洁净室需向供给一定比例的新鲜空气,净化过滤后进入各实验室以补偿排风,保证正压及工作人员需要。

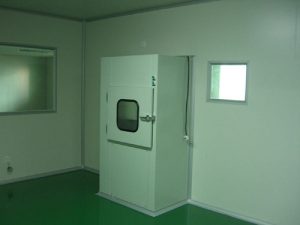

传递窗

D、风量回风次数采用风量调节阀对不同要求洁净级别的区域进行控制,以及压强梯度的调节,保证气流从“清洁区域”向“污染区域”,洁净室不同级别之间压差为≥5帕,洁净室与室外压差为≥10帕。

E、洁净室设置紫外灯杀菌装置。

F、传递窗为全不锈钢材质,机械连锁控制,内带灭菌装置。

G、观察窗为密闭洁净窗,门为气密洁净门。
